Argo workflow は Cloud Native Computing Foundation にホストされている Kubernetes native なワークフローエンジンです。
Kubeflow でも機械学習のパイプラインエンジンとして使用されています。
公式の manifest でインストールできます。
https://github.com/argoproj/argo-workflows/tree/master/manifests
Helm charts もコミュニティベースでメンテナンスされています。
https://github.com/argoproj/argo-helm/tree/master/charts/argo
今回は Docker Desktop の Kubernetes 環境に argo namespace を作成して quick-start 用の manifest を適用してみました。
$ kubectl create namespace argo $ kubectl apply -n argo -f https://raw.githubusercontent.com/argoproj/argo-workflows/stable/manifests/quick-start-postgres.yaml
argo-server と workflow-controller が起動し、ストレージ用の minio と DB サーバ postgres も起動されました。
$ kubectl get po,deploy,svc -n argo NAME READY STATUS RESTARTS AGE pod/argo-server-5b86d9f84b-vjhhq 1/1 Running 4 23m pod/minio-58977b4b48-ts9zn 1/1 Running 0 23m pod/postgres-6b5c55f477-ss24g 1/1 Running 0 23m pod/workflow-controller-d9cbfcc86-jkf8j 1/1 Running 2 23m NAME READY UP-TO-DATE AVAILABLE AGE deployment.apps/argo-server 1/1 1 1 23m deployment.apps/minio 1/1 1 1 23m deployment.apps/postgres 1/1 1 1 23m deployment.apps/workflow-controller 1/1 1 1 23m NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE service/argo-server ClusterIP 10.106.203.74 <none> 2746/TCP 23m service/minio ClusterIP 10.96.161.227 <none> 9000/TCP 23m service/postgres ClusterIP 10.98.163.40 <none> 5432/TCP 23m service/workflow-controller-metrics ClusterIP 10.102.138.81 <none> 9090/TCP 23m
CRD もインストールされました。
$ kubectl get crd | grep argo NAME CREATED AT clusterworkflowtemplates.argoproj.io 2021-05-06T03:32:28Z cronworkflows.argoproj.io 2021-05-06T03:32:28Z workfloweventbindings.argoproj.io 2021-05-06T03:32:28Z workflows.argoproj.io 2021-05-06T03:32:28Z workflowtemplates.argoproj.io 2021-05-06T03:32:28Z
Argo Server の Web UI を使うために port-forward します。
kubectl -n argo port-forward deployment/argo-server 2746:2746
Chrome で https://localhost:2746 に接続すると NET::ERR_CERT_INVALID と自己証明書のエラーで接続できないので、thisisunsafe
の呪文をタイプして接続しました。
まだワークフローは何も登録されていない状態です。
Argo workflow は kubectl コマンドでも操作できますが、Argo CLI に便利コマンドが用意されているのでインストールします。
$ curl -sLO https://github.com/argoproj/argo/releases/download/v3.0.2/argo-linux-amd64.gz $ gunzip argo-linux-amd64.gz $ chmod +x argo-linux-amd64 $ mv ./argo-linux-amd64 /usr/local/bin/argo
サンプルワークフローをデプロイしてみます。hello-world- というプレフィクス付きのワークフローを生成します。whalesay という template が定義されており、コンテナイメージ whalesay を起動して cowsay コマンドを叩くものです。メモリと CPU リソースの limit も指定しています。この template を entrypoint に指定することで起動します。
apiVersion: argoproj.io/v1alpha1 kind: Workflow metadata: generateName: hello-world- labels: workflows.argoproj.io/archive-strategy: "false" spec: entrypoint: whalesay templates: - name: whalesay container: image: docker/whalesay:latest command: [cowsay] args: ["hello world"] resources: limits: memory: 32Mi cpu: 100m
$ argo submit -n argo --watch https://raw.githubusercontent.com/argoproj/argo-workflows/master/examples/hello-world.yaml Name: hello-world-mg6x7 Namespace: argo ServiceAccount: default Status: Succeeded Conditions: PodRunning False Completed True Created: Tue May 11 12:27:50 +0900 (1 minute ago) Started: Tue May 11 12:27:50 +0900 (1 minute ago) Finished: Tue May 11 12:29:25 +0900 (now) Duration: 1 minute 35 seconds Progress: 1/1 ResourcesDuration: 35s*(100Mi memory),35s*(1 cpu) STEP TEMPLATE PODNAME DURATION MESSAGE ✔ hello-world-mg6x7 whalesay hello-world-mg6x7 1m
1分ほどでコンテナ作成から実行までが完了しました。
最新のジョブの状態やログを Argo CLI で確認できます。
$ argo list -n argo @latest NAME STATUS AGE DURATION PRIORITY hello-world-mg6x7 Succeeded 23m 1m 0 $ argo logs -n argo @latest hello-world-mg6x7: _____________ hello-world-mg6x7: < hello world > hello-world-mg6x7: ------------- hello-world-mg6x7: \ hello-world-mg6x7: \ hello-world-mg6x7: \ hello-world-mg6x7: ## . hello-world-mg6x7: ## ## ## == hello-world-mg6x7: ## ## ## ## === hello-world-mg6x7: /""""""""""""""""___/ === hello-world-mg6x7: ~~~ {~~ ~~~~ ~~~ ~~~~ ~~ ~ / ===- ~~~ hello-world-mg6x7: \______ o __/ hello-world-mg6x7: \ \ __/ hello-world-mg6x7: \____\______/
もちろん Web UI でも結果を閲覧できます。

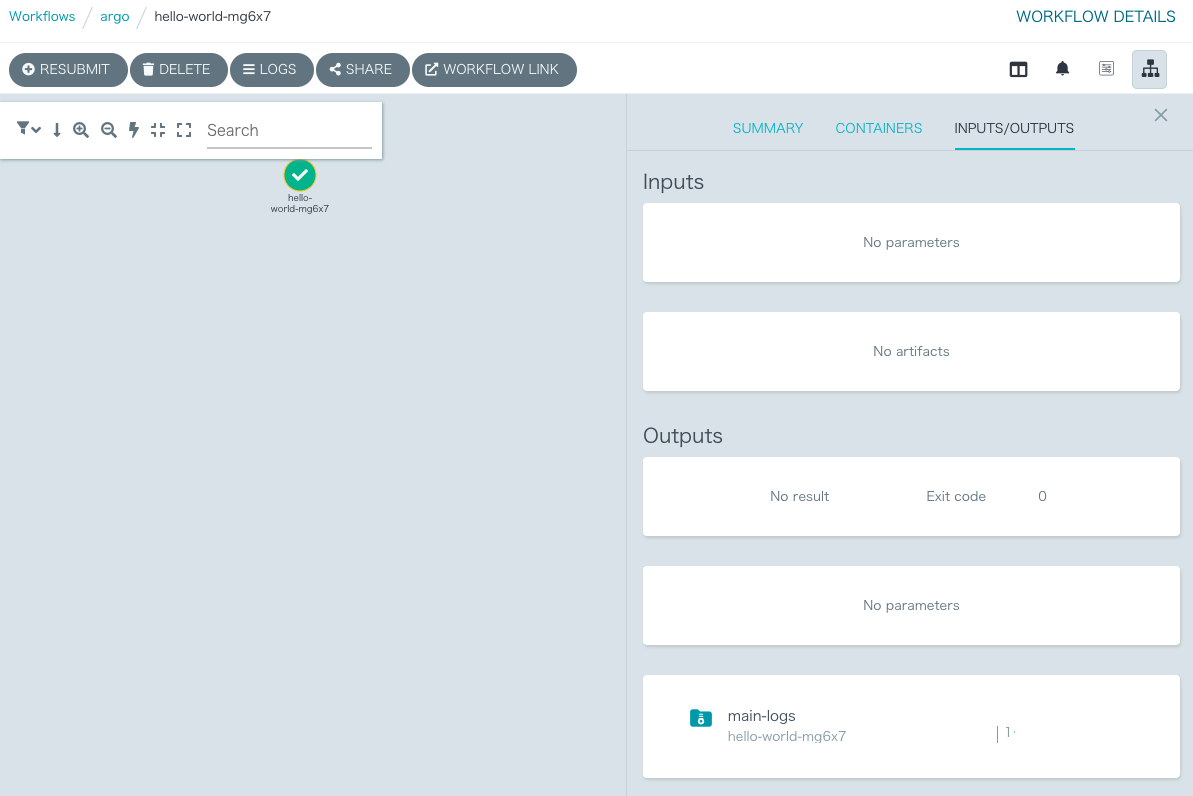

ジョブの詳細画面からログ出力を確認できます。
タスクの依存関係を dependencies
で指定するサンプルです。
# The following workflow executes a diamond workflow # # A # / \ # B C # \ / # D apiVersion: argoproj.io/v1alpha1 kind: Workflow metadata: generateName: dag-diamond- spec: entrypoint: diamond templates: - name: diamond dag: tasks: - name: A template: echo arguments: parameters: [{name: message, value: A}] - name: B dependencies: [A] template: echo arguments: parameters: [{name: message, value: B}] - name: C dependencies: [A] template: echo arguments: parameters: [{name: message, value: C}] - name: D dependencies: [B, C] template: echo arguments: parameters: [{name: message, value: D}] - name: echo inputs: parameters: - name: message container: image: alpine:3.7 command: [echo, "{{inputs.parameters.message}}"]
CLI の実行結果
✔ dag-diamond-vqswz diamond ├─✔ A echo dag-diamond-vqswz-4245884217 16s ├─✔ B echo dag-diamond-vqswz-4195551360 6s ├─✔ C echo dag-diamond-vqswz-4212328979 6s └─✔ D echo dag-diamond-vqswz-1249778 5s
Web UI での表示
以上、ローカルでの Argo 環境構築と動作確認でした。
